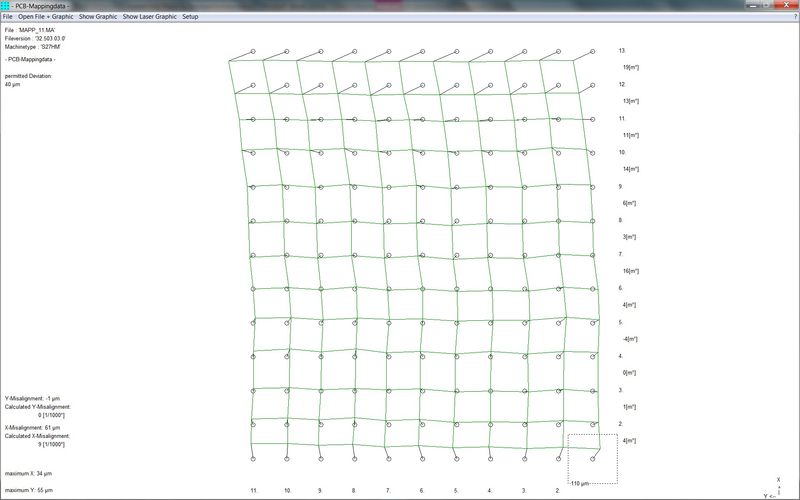

Beim Portalmapping wird eine hochpräzise Glasplatte mit Passmarken durch ein Testprogramm über die Leiterplattenkamera vermessen. Die Messpunkte werden mit den Kalibrierungsdaten der Glasplatte verglichen und die Abweichung der X-Y-Portale ausgewertet (Portalverzug). Über ein Protokoll erhalten Sie eine Aussage über die Genauigkeit der Portalmechanik. Die Abweichungen werden beim Bestücken entsprechend kompensiert.
![csm_Mapping_Portal_in_Ordnung_e9a2e7ff27](https://www.proviscom-electronics.de/wp-content/uploads/2022/11/csm_Mapping_Portal_in_Ordnung_e9a2e7ff27.jpg)
![csm_Mapping_Portalverzug_nach_Crash_1fa119710f](https://www.proviscom-electronics.de/wp-content/uploads/2022/11/csm_Mapping_Portalverzug_nach_Crash_1fa119710f.jpg)
